Spannfutterverlängerung TRIBOS® SCHUNK, Verlängerung

Artikel-Nr.: 241470 00005

Artikel-Nr.: 2731872

Artikel-Nr.: 215700

290,- € zzgl. MwSt. / pro Stück
bestellbar
pictographs-placeholder

Produktbeschreibung

Ausführung:
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit ≤ 0,003 mm
- Maß C81 mm ohne Anschlag
-Werkzeugschaftqualität h6


Technische Daten


Hersteller-Art.Nr.: 215700
Precitool-Art.Nr.: 2731872
Körperdurchmesser (mm) [BD]: 12
Gesamtlänge (mm) [OAL]: 100
Kupplungsgröße maschinenseitig [DCON]: 0,5
Kupplungsgröße werkzeugseitig: 9
A4 mm: 12
Zolltarifnummer: 84661020

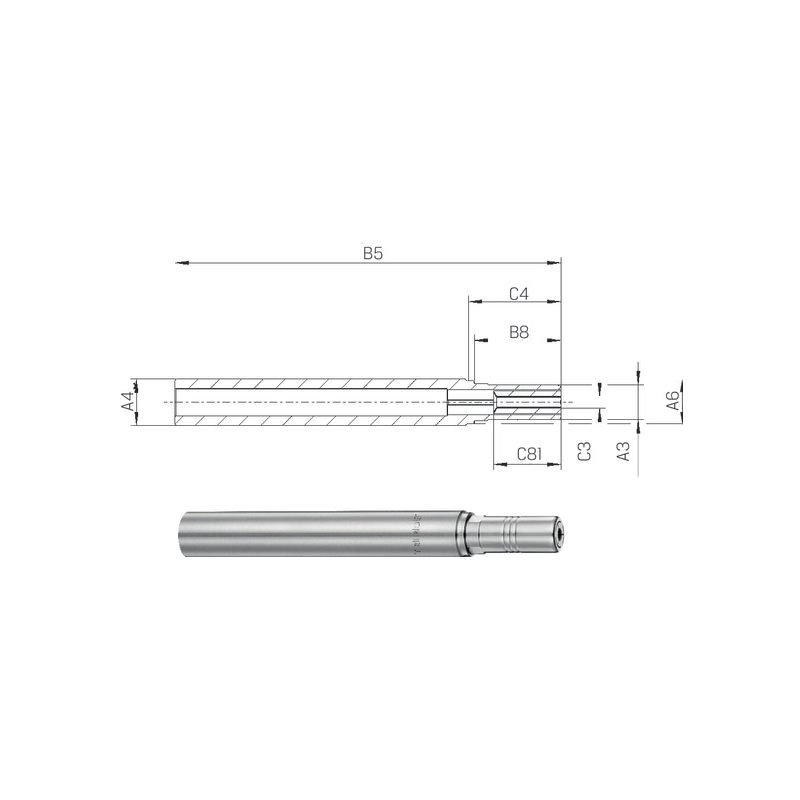

[A3] Spanndurchmesser, nominal, werkstückseitig mm: 9.00
[A4] Körperdurchmesser mm: 12.0
[A6] Umbruchdurchmesser: 11.0
[B3/B4/B5] Gesamtlänge mm: 100
[B8] Länge Spannansatz: 22.50
[C3] Aufnahmedurchmesser, maschinenseitig mm: 0.5
[C4] Schaftlänge mm: 24
[C81] Einspannlänge, max_ mm: 17.50
